甘南非线性电阻测试仪非线性电阻ZnO阀片”测量功能界面（与上同略）测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U10mA下的电压及U1mA/0. 5倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图7所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。U10mA =865V 测量I10mA =10.0mA 结果U0.5=433V I0.5=6.5uA 退出图7 直流泄漏测量结果界面4.5“时间设定”功能当菜单项在“时间设定”项时，按右侧功能键进入“时间设定”显示页面，如图8所示。 时间设定2018年1月1日00:00保存 修改图8 仪器时间设定界面按左侧功能键可在时间的各参数间切换，按右侧功能键可修改被选中的时间项目的数字， 长按左侧功能键保存当前设定时间并返回初的页面。时间具有掉电运行功能，无需每次开机都重新设定。4.6现场使用注意事项：1）测试前应保证试品与高压断开；2）测试前将仪器可靠接地；3）检查试验接线无误后再开机；4）测试时应注意：“高压输出”开关置于“OUT”端方可输出高压，测试完毕应将“高压输出”置于“OFF”端后，才能进行接换线操作；5）拆线时应先拆除试品端接线再拆除仪器端接线，接地线应 拆除；5日常存贮及维护：存贮过程中注意防潮防水，以免降低仪器绝缘强度，发生故障。若长期不用，请充满电并每隔1~2个月充一次电，以免影响电池寿命。每次使用前如显示屏幕电量提示少于两格请先充电，充满后再使用。
甘南非线性电阻测试仪用笔尖(或其它坚硬带尖物体)准确点击触摸屏提示的笔针位置，依次校准完中心和周边4个角后确定退出校准程序。重启测试装置器后，触摸屏鼠标位置会恢复到正确位置。图四、电压测试界面电压测试界面左上方有测试类型选取，在做微小漏电流试验时可以选择DC 30mA档；做交流试验时可以选择AC 100 mA档；界面中部有漏电流报警限值设置，可以通过上下的加减按钮进行1毫安级的微调，也可以通过下方的控制条的随意拖动实现大范围调节。旁边有定时调节设置，通过下拉列表框可以将定时时间设定在5-180秒范围内，每个定时档位为5秒，当定时成功并启动测试后，若测试时间达到定时时间，测试装置自动复位，切断输出电压。右侧设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。界面正下方为电压、电流、漏电流预置值和定时时间构成。左下方为“过电压”、“清空”和“退出”命令按钮。点过电压退出当前程序，进入过电压测试程序；点清空后，屏幕上保留的电压电流和定时值会归零；点退出结束当前程序回到桌面或NandFlash目录。界面右侧显示测试装置运行状态，绿灯亮起表示正在测试，红灯亮起表示停止测试，绿灯亮起时面板上的测试指示灯同步点亮；界面右下方显示测试类型。 工频放电电压试验装置 工频放电电压试验仪 过电压保护器校验仪 三相过电压保护器测试仪 过电压保护器三相测试仪 组合式过电压保护器测试仪 过电压保护装置 三相组合式过电压保护器测试仪 过电压保护器综合测试装置 过电压保护器综合测试仪
<甘南>天正华意电气设备有限公司 消谐器特性测试仪价格合理甘南非线性电阻测试仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771压敏型过电压保护装置测试仪 灭磁电阻测试仪发电机灭磁过压测试仪发电机灭磁过压保护装置测试仪无间隙过电压保护器测试仪过电压保护器氧化锌避雷器综合测试仪过电压保护器氧化锌避雷器测试仪过电压保护器避雷器综合测试仪过电压保护器避雷器测试仪工频放电电压测试仪 过电压保护仪测试仪过压保护器测试装置开关柜耐压试验装置
甘南非线性电阻测试仪本产品是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器及大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10mA的V-A特性试验，测量无间隙氧化锌避雷器(U1mA和0.75 U1mA下直流泄漏电流)或氧化锌非线性电阻ZnO阀片（U10mA和0.5U10mA下的泄漏电流）的专用仪器。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。产品符合以下标准相关要求《GB／T16927.1—2011高电压试验技术第1部分一般定义及试验要求》《DL/T474.2-2006现场绝缘试验实施导则直流高电压试验》《GB11032-2010-交流无间隙金属氧化物避雷器》《DL474.5—92现场绝缘试验实施导则—避雷器试验》《DLT489-2006大中型水轮发电机静止整流励磁系统及装置试验规程》2性能特点2.1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.2.仪器内置大容量可充电高能锂电池组供电，可连续使用8小时以上，能满足各类试验现场。2.3.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。2.4.仪器主机内置32位高速处理器，具有强大的数据处理能力，高速热敏打印机可即时打印测试报告。2.5.全中文液晶显示，人机界面良好，操作简单直观。
<甘南>天正华意电气设备有限公司 消谐器特性测试仪价格合理
甘南非线性电阻测试仪校验方法1、先进行电压校验，可用1000：1的示波器高压探头从输出端“A”“K”（空载时）读取实际电压值VO，误差＝（VO－VRM）/VO × 2、漏电流校验可直接用一标准电阻RO（例：100K/150W）接入设备的输出端作为 被测负载，进行测量操作根据已校准的电压表的读数计算出实际漏电流值IO（IO＝VO÷RO），误差＝（IO－IRM ）/IO × 。九、及其它注意事项：1、本设备属专业设备，操作者使用前需经严格专业培训，未经培训严禁使用本设备。测试时严禁用手触摸被测及设备输出部分，以防高压触电;2、必须使用带良好接地端的外部电源。没有接地的设备外壳可能带电甚至会有高压;请特别注意;3、测量时，输出线与被测的连接要可靠要保证不会突然脱开有高压时一般操作者不要触摸测试仪的外壳。 4、在有高压输出时勿进行切换正反向、电流换档等设备操作;否则会产生人身和设备的问题;5、凡操作者离开设备时一定要关闭测量按键或关闭电源以防止被误碰撞等意外情况而产生的高压问题;6、测试输出时，正向：阳极为高压端，阴极为低压端；反向：阴极为高压端，阳极为低压端;7、凡出现过流保护时必须将“电压调节”调零。并确认调零再按下复位按钮。8、测试时间：当电压达到2kV(或更高)、漏电流50mA以下测试停留时间应小于1分钟/次;漏电流大于50mA时测试的停留时间应小于10秒/次。高压大电流状态下停留时间长，功耗大，将可能使仪器使用寿命缩短或烧毁器件等系列问题发生;请使用者注意;9、设备周围不能有强的电磁干扰源、热源。以免产生测试不准或其它问题;10、本设备为精密仪器使用过程中请注意轻拿轻放
<甘南>天正华意电气设备有限公司
消谐器特性测试仪价格合理
<甘南>天正华意电气设备有限公司
甘南非线性电阻测试仪操作说明操作前将仪器平放（打开背板地脚支架）或竖放于稳固平台之上，操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！检查电压调节旋钮，确保电源启动前旋钮位于“0”位置，确保测试装置与被测样品的电路连接准确接线牢固，确保不会发生开路或短路。然后打开测试装置电源开关，电源指示灯亮起。屏幕显示本司logo，等待系统软件加载。系统成功启动后，默认先进入耐压试验程序。耐压试验程序和过电压试验程序之间可以自由切换（分别各自界面上的特定控制按钮），单机界面上的“退出”命令，将离开程序回到系统桌面，双击桌面上的“我的设备”类似于PC机的“我的电脑”，进入后选择“NandFlash”，里面可以看到本应用程序和其它几个运行必备文件。里面若有测试生成的图形文件，可以通过U盘进行剪切拷走。测试的显示屏幕为8吋LCD彩色屏，外表附有电阻触控屏。若有因颠簸造成触控不，可以在USB口插入随机附赠的鼠标自行修正。在桌面左上角的“我的设备”图标上双击鼠标左键，依次鼠标左键双击“控制面板”-“笔针”。在笔针属性对话框中选择“校准”选项卡，单击“再校准“命令按钮。
<甘南>天正华意电气设备有限公司
<甘南>天正华意电气设备有限公司
消谐器特性测试仪价格合理
<甘南>天正华意电气设备有限公司
消谐器特性测试仪价格合理
甘南非线性电阻测试仪是可用于测量晶闸管的VDRM、VRRM、IDRM、IRRM以及二极管的VRRM、IRRM参数以及其它半导体器件的相关参数测试的专业设备。它的测试方法符合GB/JB/T7626-94标准。该测试台具有漏电流自动保护功能，过电压自动保护功能。阻断电压和漏电流均采用数字表显示，读数准确、直观。二、技术性能技术参数：2.1. 输出峰值电压：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．输出峰值漏电流：低档0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保护电流：0.02-100mA ±5%.2.4. 输出测试频率： 50HZ或5HZ 切换方式:手动2.5. 连接示波器接口： V （1000:1）（电压），电流 I 2.6. 可切换正反向测试2.7. 电压调节方式：手动2.8. 漏电流量程换挡：手动：低挡0.001-1mA、1-100mA2.9. 保护漏电流设定方式：手动2.10.测试方式：单次测量三、使用环境条件：3.1. 环境温度： 5—35℃3.2． 相对湿度： 20%-70%3.3. 大气压力： 86Kpa —106Kpa3.4. 电网电压： 单相220V±10%无严重谐波3.5． 电网频率： 50Hz±1Hz四、适用功能介绍：本测试台主要用于二极管、晶闸管伏安特性的测试。五、面板说明1、 电 压：显示输出峰值电压2、 漏电流：显示在相应峰值电压下的器件电流值3、 V：连接示波器，检测输出电压波形比例为1000:1;与I同时使用可观 查伏安特性曲线;4、 I: 连接示波器，检测测试时电流波形;5、 输出A：用来连接被测元件的阳极;正向测试时将输出高压;6、 输出k：用来连接被测元件的阴极;反向测试时将输出高压;7、 保护设定之红色按扭：按住时漏电流表可显示漏电流设定值;8、 保护设定之灰色旋扭：用来调节保护漏电流的大小;9、 保护：漏电流/电压过载保护时亮灯，同时切断主电路，表头恢复“0.00”显示，无输出电压及电流；10、复位：当漏电流/电压过载保护时，此时“电压调节”旋钮必须置于零位;按一下“复位”可恢复主电路接通，11、电源：测试台总电源开关12、换向：控制选择正/反向操作13、测量：轻按下去指示灯亮，测量电路接通可实施测量操作;14、电压调节：调节输出电压，逆时针旋到底为零位；15、频率选择：输出测量频率选择5HZ或50HZ；16、电流换挡：低档，量程0.001-1 mA;量程1-100 m消谐器交流特性测试仪消谐器特性测试仪消谐器测试仪消谐电阻器参数测量仪电压器消谐电阻器测试仪消谐电阻器分析仪 互感器消谐电阻器测试仪消谐器交流参数检测仪过电压保护器测试仪过压保护器测试仪非线性电阻测试仪
<甘南>天正华意电气设备有限公司
消谐器特性测试仪价格合理
甘南非线性电阻测试仪试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：图七、过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！过电器保护测试仪 避雷器测试仪器 工频放电电压的测试 工频放电电压的测试仪 工频放电电压的测试装置 过电压保护器试仪 过电压保护器检测仪 灭磁过电压测试仪 灭磁和转子过电压保护试验 励磁系统的灭磁及过电压性能测试
<甘南>天正华意电气设备有限公司 消谐器特性测试仪价格合理

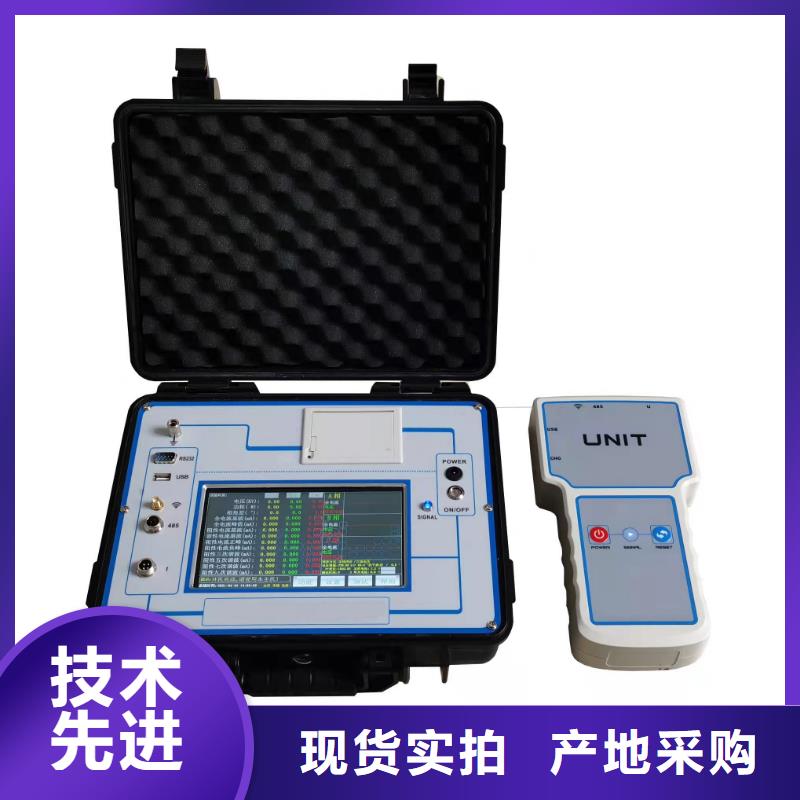

甘南非线性电阻测试仪氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。仪器操作简单、使用方便，测量全过程由人机界面控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～9次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。二、产品特点1.彩色触摸屏：800×480的7寸高清彩色触摸屏、人机对话。2.无线距离大：兼容无线同步，无线传输信号超过1500米，选配可达到5000米。3.同步方式多：支持485有线同步、无线同步；无电压方式通过软件计算找到电压基准三种同步方式。4.带电停电兼容：适用于避雷器带电、停电或试验室等场所使用。5.大量程采集：电压采集范围0-250V，电流采集0-20mA。6.三相同测：真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。7.可靠：仪器内部只带弱电，电压不超过8.4V；电流、电压传感器完全隔离，可靠。8.电压方式可选：支持取三相或取B相电压基准为电压参考；支持用感应板方式取B相电场强度为电压参考（选配），此功能方便电压取样。9.电流方式可选：可以用线接避雷器计数器两端采样泄漏电流，也可以用电流钳采集避雷器的接地线的泄漏电流（选配）。10.标配边配抗干扰处理：带抗干扰计算功能和角度补偿功能，完全解决三相互相干扰的情况220KV及上电压等级需要。11.内置锂电池：标配内带高能锂离子电池，特别适合无电源场合。12.高速采样：高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。13.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。14.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。15.U盘导出试验数据：配有U盘导出数据功能，导出word文件。16.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以用手机或平板安装APP可以控制、上传、生成word文件。17.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间。18.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。19.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。20.中英切换：可以直接界面切换中英文界面，兼容中外使用场合（选配）。21.携带方便：主机和单元两部分组成，外加防尘、防腐一体机箱，体积小，重量轻，便于携带。22.具有选配功能，标准版本不具备选配功能，客户可根据需求定制。
<甘南>天正华意电气设备有限公司
甘南非线性电阻测试仪非线性电阻ZnO阀片”测量功能界面（与上同略）测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U10mA下的电压及U1mA/0. 5倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图7所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。U10mA =865V 测量I10mA =10.0mA 结果U0.5=433V I0.5=6.5uA 退出图7 直流泄漏测量结果界面4.5“时间设定”功能当菜单项在“时间设定”项时，按右侧功能键进入“时间设定”显示页面，如图8所示。 时间设定2018年1月1日00:00保存 修改图8 仪器时间设定界面按左侧功能键可在时间的各参数间切换，按右侧功能键可修改被选中的时间项目的数字， 长按左侧功能键保存当前设定时间并返回初的页面。时间具有掉电运行功能，无需每次开机都重新设定。4.6现场使用注意事项：1）测试前应保证试品与高压断开；2）测试前将仪器可靠接地；3）检查试验接线无误后再开机；4）测试时应注意：“高压输出”开关置于“OUT”端方可输出高压，测试完毕应将“高压输出”置于“OFF”端后，才能进行接换线操作；5）拆线时应先拆除试品端接线再拆除仪器端接线，接地线应 拆除；5日常存贮及维护：存贮过程中注意防潮防水，以免降低仪器绝缘强度，发生故障。若长期不用，请充满电并每隔1~2个月充一次电，以免影响电池寿命。每次使用前如显示屏幕电量提示少于两格请先充电，充满后再使用。
甘南非线性电阻测试仪6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。甘南非线性电阻测试仪七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司
甘南非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录
